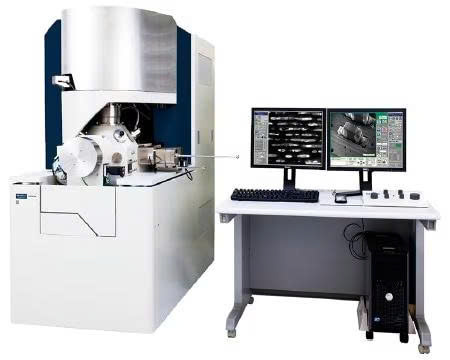

Hệ thống FIB MI4050

Hệ thống FIB MI4050

Hệ thống Chùm ion hội tụ (FIB) hiệu suất cao MI4050 được trang bị hệ thống quang học mới, cung cấp độ phân giải hình ảnh SIM hàng đầu thế giới và khả năng chuẩn bị mẫu TEM độ nét cao với độ phân giải hình ảnh được cải thiện ở mức điện áp thấp (low kV). MI4050 đáp ứng đa dạng các ứng dụng như quan sát mặt cắt ngang, chỉnh sửa mạch điện, xử lý quét vector, tạo mẫu nano-micro, đúc nano, và chế tác 3D nano sử dụng chức năng lắng đọng.

1. Giảm đáng kể thời gian xử lý nhờ sử dụng dòng đầu dò lớn (Dòng đầu dò tối đa 90 nA)

Xử lý mặt cắt ngang của dây nối (Kích thước xử lý: Rộng: 95 µm, Sâu: 55 µm; Thời gian gia công: 20 phút)

2. Chuẩn bị mẫu TEM với mức độ hư hại cực thấp bằng phương pháp xử lý ở điện áp thấp (từ 0,5 kV trở lên) và cải thiện độ phân giải hình ảnh điện tử thứ cấp ở mức điện áp thấp.

  • Tùy chọn thấp hơn 1 kV

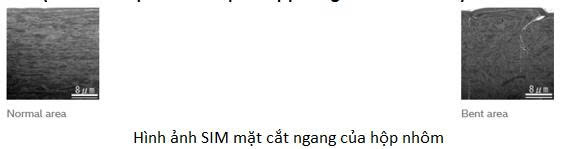

3. Hình ảnh SIM phân giải cao (Hình ảnh điện tử thứ cấp có độ phân giải 4 nm ở 30 kV)

4. Bàn mẫu cơ học Eucentric 5 trục điều khiển điện độ chính xác cao Bàn mẫu eucentric cho phép người dùng xác định tọa độ chính xác hơn để đạt được sự căn chỉnh tinh vi cho việc ghi hình và chuẩn bị mẫu TEM xử lý liên tục.

5. Dễ sử dụng và đa dạng các chế độ xử lý Nhiều chế độ xử lý khác nhau có sẵn với vận hành được đơn giản hóa:

  • Lập trình cắt mặt cắt ngang.

  • Lập trình chuẩn bị mẫu TEM/STEM.

  • Xử lý tự động liên tục.

  • Chuẩn bị mẫu TEM tự động liên tục.

  • Xử lý ảnh Bitmap.

  • Xử lý quét vectơ.

  • Xử lý cấu trúc nano 3D, và hơn thế nữa.

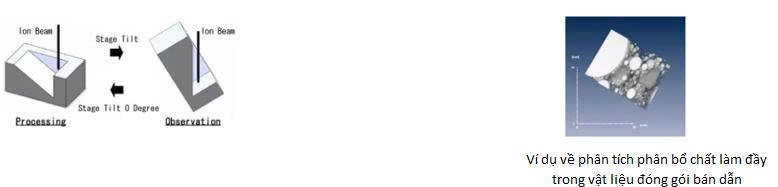

6. Phân tích dựng hình 3D từ ảnh SIM

Sử dụng các hình ảnh mặt cắt SIM thu được từ quá trình cắt lớp và quan sát với khoảng cách đều nhau, có thể thực hiện phân tích dựng hình 3D. Phương pháp này cũng có thể được sử dụng để trực quan hóa thông tin 3D về trạng thái phân tán và các lỗ hổng của hạt composite.

7. Chỉnh sửa mạch điện bằng Hệ thống tiêm đa khí (MGS II) (Tùy chọn) Nhiều loại khí khác nhau có thể được bơm vào để chỉnh sửa mạch điện, đi dây, thụ động hóa, cách điện, tăng cường khắc, và nhiều ứng dụng khác.

  • Khí lắng đọng vonfram.

  • Khí lắng đọng bạch kim (Platinum).

  • Khí lắng đọng chất cách điện.

  • Khí khắc XeF₂.

  • Khí khắc hữu cơ.

  • Khí lắng đọng Carbon.

(Chú thích ảnh): Khắc lỗ có tỷ lệ khung hình cao bằng cách sử dụng XeF₂ và lắng đọng carbon

8. Đa dạng các chức năng liên kết tọa độ (tùy chọn)

Chức năng liên kết tọa độ độc quyền của Hitachi High-Tech Science giúp xác định tọa độ một cách nhanh chóng và chính xác.

  • Liên kết giữa Kính hiển vi quang học và hình ảnh SIM: Chức năng con trỏ kép (Bằng sáng chế Nhật Bản số 4634134, Bằng sáng chế Hoa Kỳ số 7595488).

  • Liên kết giữa kiểm tra lỗi và tọa độ: Liên kết với tọa độ của một phần tấm wafer hoặc toàn bộ tấm wafer.

  • Liên kết với hệ thống điều hướng CAD.

Tùy chọn

  • Hệ thống cung cấp đa khí 4 kênh II.

  • Phần mềm điều khiển tự động liên tục.

  • Chuẩn bị mẫu TEM tự động (A-TEM).

  • Hệ thống thao tác vi mô.


Liên hệ mua hàng Tư vấn kỹ thuật

Thông số kỹ thuật

Kích thước mẫu Kích thước lớn nhất 50 mm và độ dày 12 mm
Bàn mẫu Bàn mẫu nghiêng eucentric 5 trục điều khiển bằng động cơ
Điện áp gia tốc 1 – 30 kV (0.5 kV -*tùy chọn)
(0.5 – 1.0 kV: bước tăng 0.1 kV)
(1.0 – 2.0 kV: bước tăng 0.2 kV)
Độ phân giải SIM 4 nm ở 30 kV
Dòng đầu dò tối đa 90 nA
Mật độ dòng tối đa 50 A/cm²

Lưới NANOMESH dùng cho xử lý FIB giúp giảm thiểu hiệu ứng tái lắng đọng để chuẩn bị các lá mẫu chất lượng cao.
Nhiều vị trí để gắn các lá mẫu cho phép chuẩn bị mẫu với độ chính xác cao và làm rõ các đặc tính vật liệu để phân tích tốt hơn.
