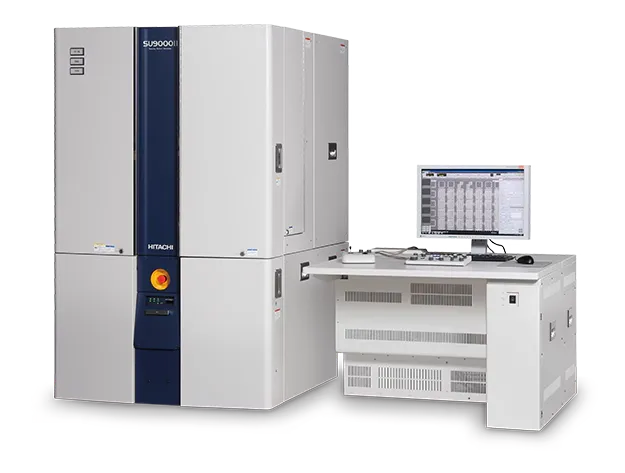

Kính hiển vi điện tử quét phân giải siêu cao SU9000II

Nguồn phát xạ trường lạnh kết hợp mới

Nguồn phát xạ trường lạnh lý tưởng cho việc chụp ảnh độ phân giải cao nhờ kích thước nguồn nhỏ và độ phân tán năng lượng hẹp. Công nghệ súng CFE cải tiến góp phần tạo ra FE-SEM tối ưu với độ sáng và độ ổn định chùm tia vượt trội, cho phép chụp ảnh độ phân giải cao và phân tích nguyên tố chất lượng cao.

Để làm cho khả năng phân giải này có thể sử dụng được trong các ứng dụng thực tế tại phòng thí nghiệm của bạn, SU9000II sử dụng bàn đặt mẫu kiểu vào từ bên hông cực kỳ ổn định tương tự như các hệ thống TEM cao cấp và kết hợp khả năng giảm rung tối ưu cùng với vỏ kín để che chắn quang học electron khỏi nhiễu môi trường. Hơn nữa, khái niệm chân không sạch của SU9000II cung cấp mức chân không trong súng và buồng mẫu tốt hơn một bậc độ lớn so với thế hệ trước, nhờ đó giảm thiểu các hiện vật do nhiễm bẩn mẫu (việc làm sạch mẫu hiệu quả trước khi quan sát có thể đạt được bằng cách sử dụng công cụ làm sạch mẫu ZONESEM của Hitachi).

Để cho phép thu thập dữ liệu ổn định ở mức hiệu suất cao nhất của thiết bị, SU9000II cung cấp các khả năng mới giúp tự động điều chỉnh hệ thống quang học—và phần mềm EM Flow Creator mới là một tùy chọn để thực hiện thu thập dữ liệu tự động, đặc biệt là thu thập dữ liệu tuần tự.

Ngoài ra, thiết kế hệ thống quang học độc đáo có khả năng thu Phổ tổn hao năng lượng điện tử (EELS - Electron Energy Loss Spectroscopy) cho việc phân tích vật liệu tiên tiến.

Vật kính kiểu in-lens quang sai thấp

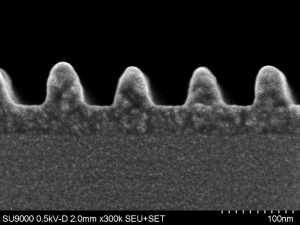

Vật kính kiểu in-lens có ưu điểm là giảm quang sai bằng cách rút ngắn tiêu cự. Quang sai giảm có thể cải thiện độ phân giải, cho phép quan sát ổn định hơn các cấu trúc mịn ở quy mô dưới 10 nm hoặc thấp hơn.

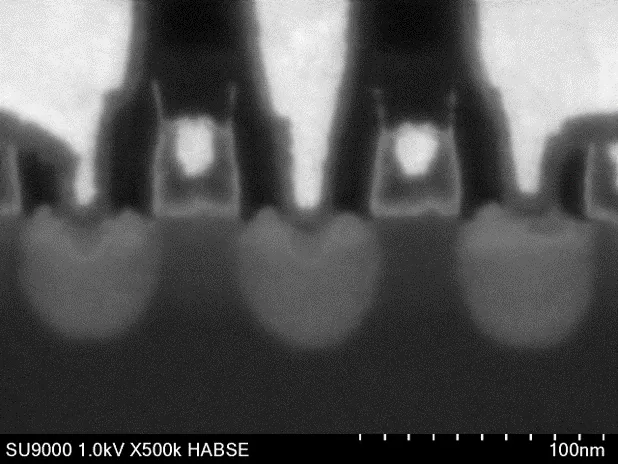

Hình bên phải hiển thị ảnh electron tán xạ ngược của mặt cắt ngang của tranzito PMOS đã được mài ion sau khi tách.

Tín hiệu electron tán xạ ngược cho thấy rõ thông tin về thành phần mặt cắt ngang của thiết bị, bao gồm cả hình thái học e-SiGe.

Khám phá khả năng mới trong LV STEM (Low voltage STEM)

Ảnh STEM trường tối chọn lọc góc

• Đầu dò BF/DF Duo-STEM (Tùy chọn)

Vị trí của đầu dò BF/DF Duo-STEM có thể được điều chỉnh để kiểm soát việc thu tín hiệu tán xạ từ góc thấp đến góc cao ở chế độ trường tối. Như được hiển thị trong hai hình ảnh riêng biệt, các khuyết tật tinh thể được phân giải rõ ràng bởi góc tán xạ thấp, trong khi thông tin về vật liệu có thể thu được nhờ góc tán xạ cao.

Tạo ảnh mạng tinh thể bằng SEM/STEM

SU9000II có vật kính in-lens quang sai thấp và một hệ thống quang học được tối ưu hóa cho các quan sát STEM. Những tính năng này mở rộng phạm vi các kỹ thuật quan sát SEM/STEM có sẵn.

Bằng cách kiểm soát góc hội tụ của chùm electron sơ cấp và tạo ra các vân giao thoa trên mặt phẳng phát hiện của các electron truyền qua, ảnh mạng tinh thể có thể được quan sát bằng SEM/STEM.

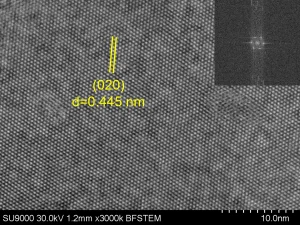

Hình minh họa ở bên phải cho thấy ảnh STEM trường sáng của pyrophyllite, tiết lộ các vân mạng tinh thể mặt phẳng (020) với khoảng cách là 0.445 nm.

Đặc tính nổi bật

• Độ phân giải SE cao nhất thế giới là 0.4 nm ở 30 kV được đảm bảo.

• Độ phóng đại khả dụng lên tới 3,000,000 lần.

• CFE GUN (Súng phát xạ trường lạnh) mới được thiết kế cung cấp độ sáng cao và dòng phát xạ cực kỳ ổn định.

• Hiệu suất ở kV thấp ưu việt cho phép quan sát các vật liệu nhạy với chùm tia. Độ phân giải SE là 0.7 nm ngay cả ở điện áp tiếp xúc 1.0 kV (với tính năng giảm tốc) được đảm bảo.

• Các khả năng mới cho phép điều chỉnh hệ thống quang học tự động và một chức năng tùy chọn cho phép thu thập dữ liệu tự động, cho phép thu thập dữ liệu tuần tự.

• Công nghệ chân không được cải tiến cho phép đạt mức UHV (chân không siêu cao) để giảm thiểu ô nhiễm mẫu.

• Vỏ thiết bị được thiết kế kỹ thuật cao, có cả độ bền và độ ổn định vượt trội, cho phép chụp ảnh độ phân giải cao trong nhiều điều kiện môi trường.

• Thấu kính vật kính được thiết kế mới cho phép chụp ảnh độ phân giải cao ở điện áp tăng tốc thấp.

• Hệ thống trao đổi mẫu vào từ bên hông giúp tăng thông lượng bằng cách giảm thời gian cần thiết để thay mẫu và tự động định vị mẫu tại WD (khoảng cách làm việc) mong muốn.

LV-STEM

Kính hiển vi điện tử quét/truyền qua STEM/SEM độ phân giải cao: cung cấp khả năng tạo ảnh đồng thời ở điện áp 30 kV và thấp hơn bao gồm hình ảnh nguyên tử, liên kết hóa học và cấu trúc bề mặt.

Nghiên cứu các mẫu vật với đầy đủ khả năng của STEM ở 30 kV và thấp hơn là một lĩnh vực nghiên cứu cực kỳ thú vị và đang phát triển nhanh chóng, cung cấp cho Khoa học Vật liệu và Sự sống cùng với SEM bao gồm EDX và EELS. Với điện áp chùm tia thấp, giảm hao tổn chùm tia và độ tương phản cao là những ưu điểm chính của Kính hiển vi điện tử quét truyền qua điện áp thấp (LV-STEM), một khả năng mà trước đây nằm ngoài tầm với của các nhà nghiên cứu trên toàn cầu. Với LV-STEM, việc nghiên cứu các vật liệu sinh học trong điều kiện không bị nhuộm màu lần đầu tiên được hiện thực hóa, nhờ vào chùm tia điện tử năng lượng thấp, độ tương phản tăng cường và biên độ năng lượng hẹp hơn. Vì thiết bị STEM này không có thấu kính tạo ảnh sau mẫu vật, các điện tử bị tán xạ không đàn hồi bởi mẫu không làm
