Điểm cốt lõi
1. Khả năng chụp ảnh đa năng
SU7000 vượt trội trong việc thu thập nhanh nhiều tín hiệu để đáp ứng các nhu cầu SEM mở rộng, từ việc chụp ảnh trường quan sát rộng đến hiển thị các cấu trúc dưới nanomet và mọi thứ ở giữa.
Việc kết hợp hệ thống quang học điện tử và hệ thống đầu dò mới được thiết kế cho phép thu thập đồng thời hiệu quả nhiều tín hiệu điện tử thứ cấp và điện tử tán xạ ngược.
2. Chụp ảnh đa tín hiệu
Số lượng đầu dò được gắn trên thiết bị SEM ngày càng tăng, cùng với nhu cầu hiển thị hiệu quả tất cả thông tin đã thu thập. SU7000 có khả năng xử lý, hiển thị và lưu đồng thời dữ liệu đa tín hiệu để tối đa hóa việc thu thập thông tin.
3. Đa dạng kỹ thuật quan sát

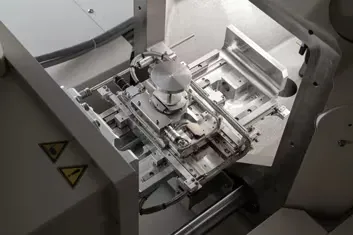

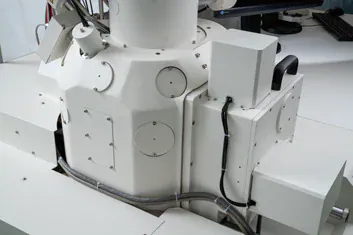

Buồng mẫu và hệ thống chân không được tối ưu hóa cho:
● Kích thước mẫu lớn
● Thao tác mẫu trên nhiều trục khác nhau

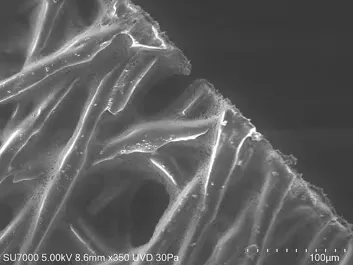

● Điều kiện áp suất biến đổi
● Điều kiện đông lạnh (Nhiệt độ cực thấp)
● Quan sát tại chỗ trong điều kiện gia nhiệt và làm lạnh
4. Phân tích vi mô
Súng điện tử được trang bị bộ phát xạ Schottky cung cấp dòng chùm tia lên đến 200 nA để phục vụ các ứng dụng phân tích vi mô khác nhau.

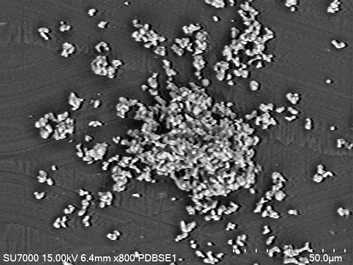

Buồng mẫu và cách bố trí cổng được thiết kế để tích hợp nhiều tùy chọn phân tích bao gồm EDX, WDX, EBSD, phát quang catốt, và hơn thế nữa.
SU7000, với sự kết hợp của nhiều phụ kiện phân tích khác nhau, hợp nhất các kỹ thuật đa ngành vào một nền tảng duy nhất.
Hiệu suất chụp ảnh
Tối ưu hóa thu thập thông tin
Hệ thống đầu dò tiên tiến của SU7000 tối ưu hóa việc thu thập thông tin cấu trúc, hình thái học, thành phần, tinh thể học và các loại thông tin khác bằng cách giảm thiểu các thay đổi đối với điều kiện kính hiển vi, chẳng hạn như khoảng cách làm việc hoặc điện áp gia tốc.
Tạo ảnh nhiều tín hiệu với một lần quét
Mẫu: Thanh vàng được phủ lớp hữu cơ
Thu nhận hình ảnh đồng thời về thông tin cấu trúc vi mô bề mặt (UD), lớp phủ bề mặt (MD), và thông tin địa hình tổng thể (LD).
Thế gia tốc: 1 kV
Giao diện đồ họa trực quan
Hiển thị tín hiệu nâng cao
● Các chế độ hiển thị có thể tùy chỉnh
● Cấu hình 1 và 2 màn hình
● Hiển thị hình ảnh đồng thời lên đến 4 kênh (với 1 màn hình) và 6 kênh (với 2 màn hình)
● Chức năng Chamber Scope (Quan sát buồng mẫu) và SEM MAP (Bản đồ SEM) để điều hướng bàn đặt mẫu quang học
Bố cục màn hình cực kỳ linh hoạt
Phần mềm có khả năng hiển thị 1, 2, hoặc 4 tín hiệu, bao gồm cả chức năng quan sát buồng mẫu hoặc Bản đồ SEM trên một màn hình đơn. Ngoài ra, bảng điều khiển thao tác có thể được tùy chỉnh để hiển thị các menu phụ ở bất cứ đâu trên màn hình.
Màn hình kép
Màn hình thứ nhất có thể được sử dụng để hiển thị hình ảnh chuyên biệt, trong khi màn hình thứ hai được dùng cho thao tác vận hành.

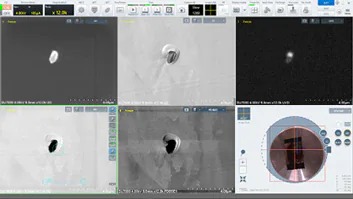

Năm hình ảnh từ đầu dò (UD, LD, UVD, MD, và PD-BSED) cùng với Bản đồ SEM (SEM MAP) của các tạp chất phi kim loại trong mẫu thép được hiển thị (bên trái).

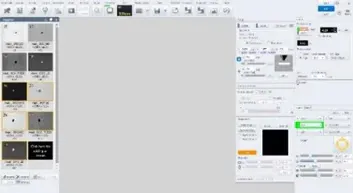

Màn hình hiển thị menu của bảng điều khiển thao tác và cửa sổ hình ảnh thu nhỏ trên một màn hình (bên phải).
Cấu hình màn hình kép hỗ trợ tăng năng suất làm việc nhờ không gian làm việc được mở rộng.

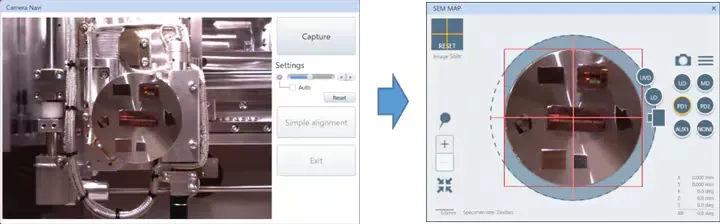

Bên trái: Hình ảnh mẫu vật được chụp bởi camera gắn bên trong buồng. Bên phải: Hình ảnh camera được truyền đến màn hình SEM MAP để điều hướng.[/caption]
Tính năng điều hướng bằng camera tương quan một hình ảnh quang học với khu vực quan sát mục tiêu.
