Phần mềm quan sát bản đồ 3D Hitachi map 3D

Tổng quan phần mềm Bản đồ 3D Hitachi Hitachi map 3D tạo ra hình ảnh ba chiều mà không cần nghiêng đế/mẫu hoặc dịch chuyển hình ảnh. Hitachi map 3D chụp tất cả 4 chiều dữ liệu hình ảnh đồng thời với Đầu dò điện tử tán xạ ngược phân đoạn, tốc độ cao (BSED).

Phân tích bề mặt linh hoạt

Tự động tính toán dữ liệu từ bề mặt mẫu hoặc mặt cắt ngang địa hình để xác định độ nhám bề mặt và chiều cao cấu trúc, hoặc thực hiện các phép đo khác nhau giữa 2 điểm.

• Địa hình mặt cắt ngang có thể được hiển thị từ bất kỳ điểm nào trong bản đồ 3D.

• Vị trí đo có thể được chọn tự do theo chiều dọc, ngang và đường chéo từ hình ảnh 3D. Khi vị trí đo thay đổi, kết quả đo sẽ được phản hồi trong thời gian thực.

• Có thể thực hiện các phép đo chiều cao và góc trên địa hình do người dùng xác định.

• Các phân tích X, Y, và Z giữa 2 điểm trên bề mặt hoặc mặt cắt ngang, và các phép đo khoảng cách hoặc góc có thể được thực hiện giữa 2 điểm trên bản đồ 3D.

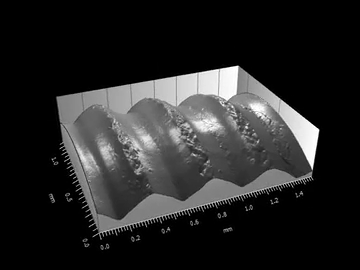

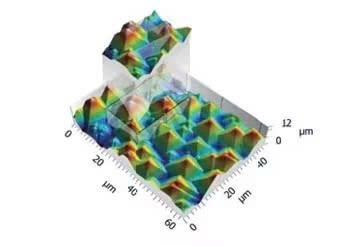

Hiển thị hình ảnh 3D độ nét cao

• Nhiều chế độ kết xuất 3D khác nhau khả dụng và người dùng có thể lựa chọn để dễ dàng mô tả đặc tính bề mặt. Hình ảnh động có thể được áp dụng cho hình ảnh 3D và được lưu dưới dạng tệp phim.

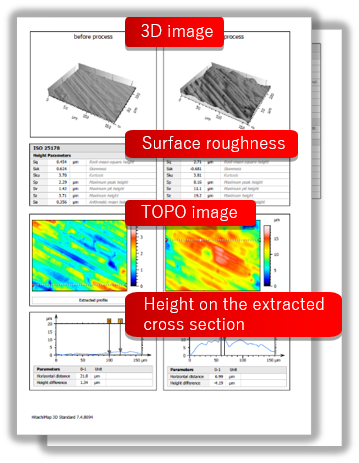

Thư viện báo cáo và các chức năng đo lường

• Phép đo độ nhám bề mặt và địa hình có thể được thực hiện trên bất

• Các kết quả phân tích độ nhám bề mặt và quá trình xử lý có thể được

Hỗ trợ các định dạng đầu ra khác nhau

• Dữ liệu báo cáo có thể được xuất ra nhiều định dạng bao gồm RTF (Word-compatible), PDF, và hơn thế nữa.

• Dữ liệu tái tạo ba chiều có thể được xuất ra định dạng txt, STL (tương thích máy in 3D), và hơn thế nữa.

Hỗ trợ đầy đủ các tính năng bằng nhiều ngôn ngữ

• Chức năng trợ giúp cung cấp công thức được sử dụng cho mỗi chế độ đo.

• Có sẵn 11 ngôn ngữ
